Oscar-100 Relais - Stationen

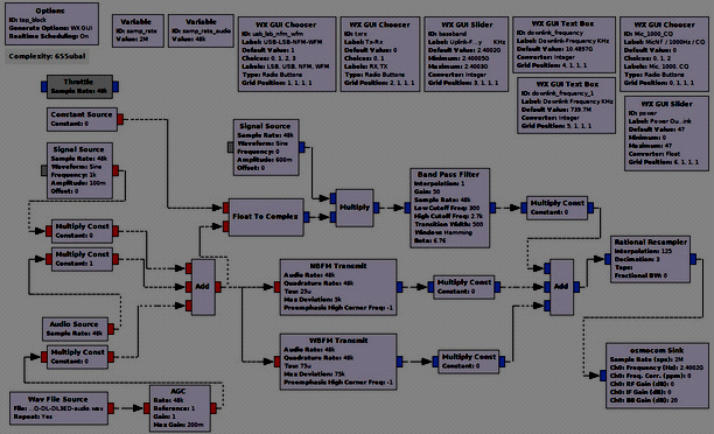

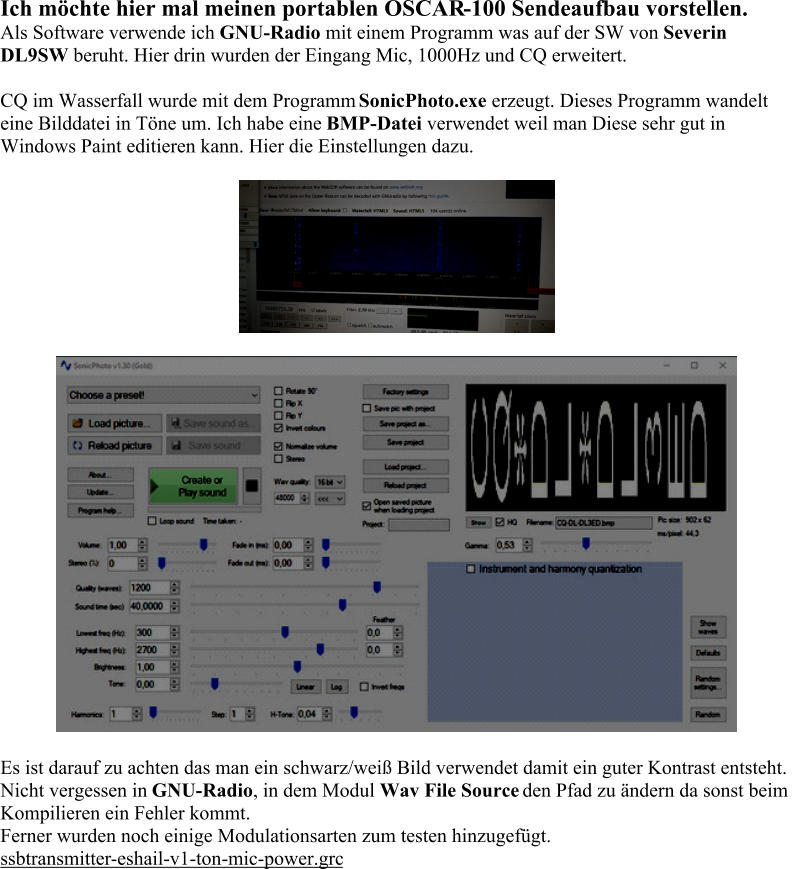

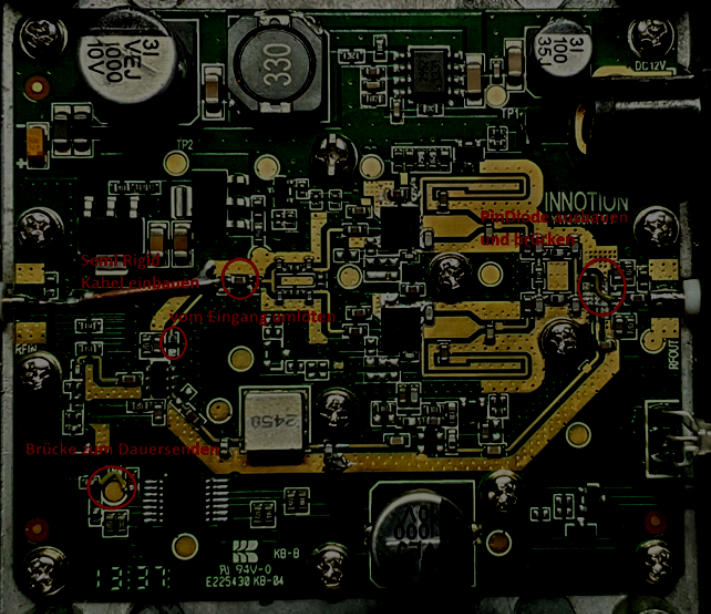

Ich möchte hier mal meinen portablen OSCAR - 100 Sendeaufbau vorstellen. Als Software verwende ich GNU - Radio mit einem Programm was auf der SW von Severin DL9SW beruht. Hier drin wurden der Eingang Mic, 1000Hz und CQ erweitert. CQ im Wasserfall wurde mit dem Programm SonicPhoto.exe erzeugt. Dieses Programm wandelt eine Bilddatei in Töne um. Ich habe eine BMP - Datei verwendet weil man Diese sehr gut in Windows Paint editieren kann. Hier die Einstellungen dazu. Es ist darauf zu achten das man ein schwarz/weiß Bild verwendet damit ein guter Kontrast entsteht. Nicht vergessen in GNU - Radio , in dem Modul Wav File Source den Pfad zu ändern da sonst beim Kompilieren ein Fehler kommt. Ferner wurden noch einige Modulationsarten zum test en hinzugefügt. ssbtransmitter - eshail - v1 - ton - mic - power.grc Der HackRF one wird als Sender benutzt mit einem nachfolgendem 2,4 GHz Helix Filter von Neosid. Bezogen bei der Fa. Kaschka & Eisch in Ulm. Es ist ein Filter für 2,450 GHz was sich auf 2,4 GH z abgleichen lässt. Danach folgt ein Verstärker auf 500 mW und zum guten Schluss die berühmte Wlan Endstufe mit 8 Watt. Diese wurde wie folgt Umgebaut. Umbau der Endstufe. Der Eingangkondensator wurde entfernt. Der Koppelkondensator hinter dem Pindiodensc halter wurde mit dem Widerstand vor dem Splitter getauscht und davor die Leiterbahn getrennt. Ein Coaxkabel wurde vom Eingang zum Kondensator gelegt. Der Ausgangspindiodenschalter wurde heraus gefräst. Nicht mit Heißluft auslöten da man zu viel Hitze benöt igt und die umliegenden Bauteile beschädigt werden. Hier wird dann noch eine Brücke eingebaut. Zum guten Schluss muss jetzt noch die HF - Vox außer Betrieb genommen werden. Es wir von dem Kondensator (5Volt) eine Brücke hinter der HF - Gleichrichterdiode geleg t. Die LED leuchtet ab jetzt immer GRÜN. Als Antenne wird eine Wendelantenne nach den Massen von DL3JIN http://dl3jin.de/13cm_helix.htm verwendet mit 16 Windungen. Sie hat eine Länge von einem halben Mete r. Die Zeichnungen in FreeCad hänge ich an. Wenn noch Fragen dl3ed at web.de Gruß DL3ED Ulrich
